Durchlaufregale
Kompakte Lagerlösung für Paletten, bei der die Ladung durch die Schwerkraft befördert und der Raum optimal genutzt wird.
Das Produkt

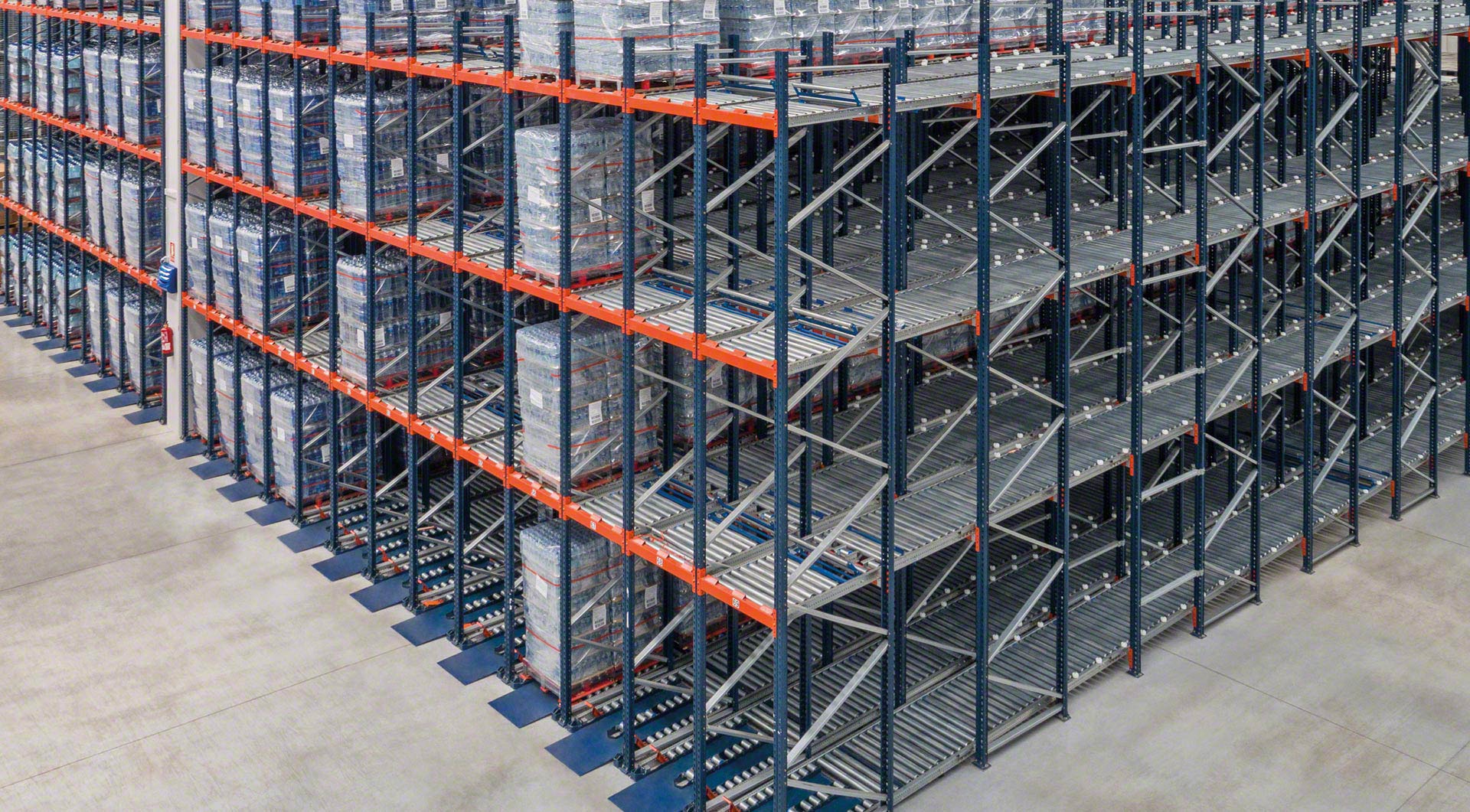

Durchlaufregale: Flexible Abläufe und perfekter FIFO-Umschlag
Durchlaufregale sind kompakte Regalkonstruktionen, die aus Lagerkanälen mit Rollentechnik bestehen. Die Ebenen sind leicht geneigt, damit die Paletten schwerkraftgesteuert im Kanal rollen können. Die Paletten werden auf der erhöhten Seite des Kanals eingeführt und bewegen sich durch die Schwerkraft zum gegenüberliegenden Ende, wo sie zur Entnahme bereitstehen.
Durch ein Durchlaufregal wird die Anzahl der Staplergänge reduziert, was die Lagerkapazität erhöht. Die Lagerung in Durchlaufregalen ermöglicht außerdem die Umsetzung einer FIFO-Strategie (die zuerst eingehende Palette wird zuerst entnommen), was eine effiziente Lagerverwaltung erleichtert.
Vorteile von Durchlaufregalen
- Maximale Nutzung der Fläche: Durchlaufregale sind eine Kompaktlagerlösung, die die Lagerkapazität deutlich erhöht.
- Perfekter Warenumschlag: Durch die Kompatibilität mit der FIFO-Methode (First In, First Out) wird eine ausgezeichnete Kontrolle des Lagerbestands ermöglicht.
- Zeitersparnis: Durch die Verfügbarkeit aller Artikel auf der Entnahmefront kann jedes Produkt schnell gefunden werden, was die Bedienzeit des Gabelstaplers reduziert und die Palettenentnahme beschleunigt.
- Trennung von Be- und Entladung: Die Ein- und Auslagerung der Paletten erfolgt in separaten Gängen, so dass keine Behinderungen auftreten und die Gabelstapler ohne Unterbrechung arbeiten können.
- Mehr Artikelvielfalt: Zwar wird in jedem Kanal nur ein Artikel gelagert, jedoch können die Artikel von Kanal zu Kanal variieren, auch übereinander.
- Verringerung des Energieverbrauchs: Der Einsatz in temperaturgeführten Lagern reduziert den Energieverbrauch, da das zu kühlende Volumen kleiner ist.
- Sicherheit und Zuverlässigkeit: Die verschiedenen Elemente der Durchlaufregale von Mecalux wurden so ausgelegt, dass sie einen risikofreien Betrieb für die Lagermitarbeiter und die Waren gewährleisten.
Mit den Durchlaufregalen konnten wir die Zeit für das Ein- und Auslagern von Paletten um 50 % reduzieren.
Anwendungsbereiche für Durchlaufregale
Ideale Lösung für verschiedene Industriezweige und Branchen
Die dynamische Lagerhaltung ist die perfekte Lösung für Unternehmen, die den verfügbaren Lagerraum optimal ausnutzen und den Warenumschlag rationalisieren müssen, um einen effizienten und fehlerfreien Warenumschlag zu gewährleisten.

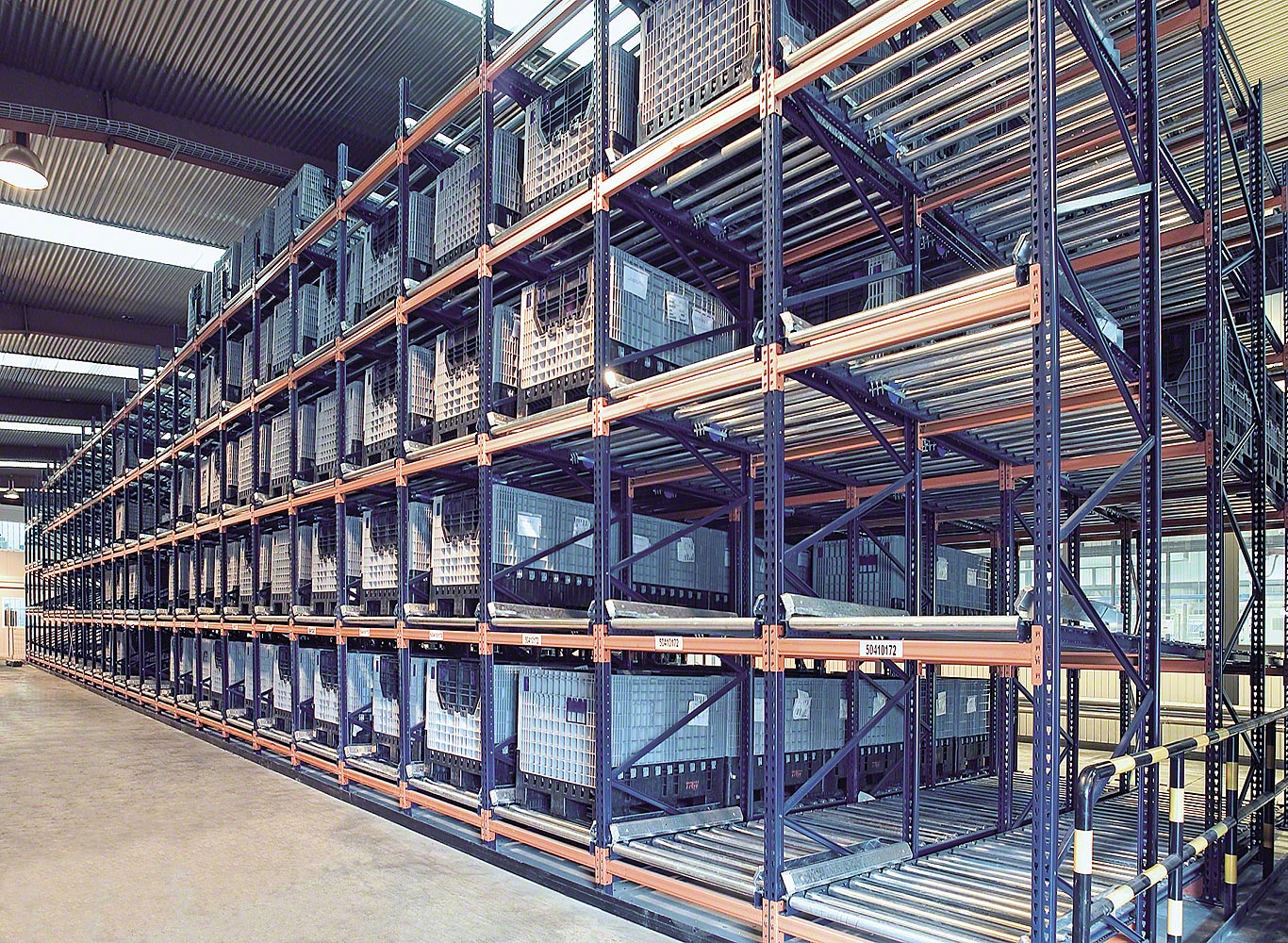

Massenlagerung von Artikeln mit hohem Umschlag
Durchlaufregale sind ideal für die Lagerung vieler Ladeeinheiten pro Artikel.
Lagerung von verderblichen Produkten
Sie erleichtern die Verwaltung von Beständen mit Verfallsdatum z. B. in der Lebensmittel- und Pharmabranche.
Zwischenlager zwischen zwei Arbeitsbereichen
Sie können zwei Arbeitsbereiche verbinden, in der Regel den Produktionsbereich mit dem Versandbereich.
Verwaltung temporärer Puffer
Sie rationalisieren den Warenfluss in Zwischenlagern, z. B. für zusammengestellte Aufträge.

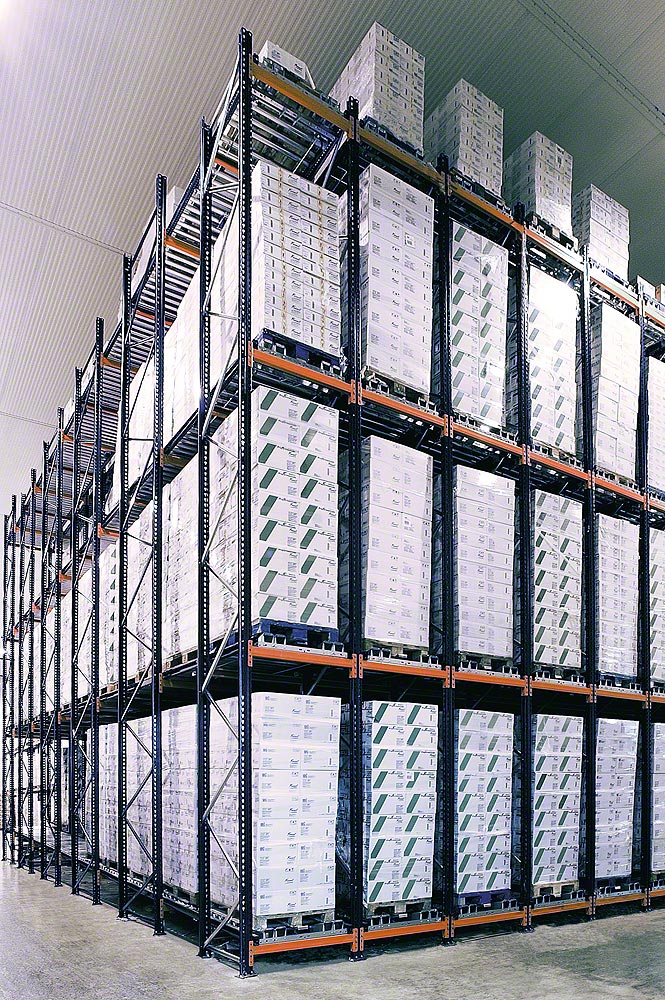

Kühlhäuser
Dieses Kompaktsystem trägt zur Reduzierung des Energieverbrauchs in Kühllagern bei.
So funktioniert ein Durchlaufregal
Perfekte Bestandskontrolle mit minimalen Lagerbewegungen
Die schwerkraftgesteuerte Regallagerung zeichnet sich durch ihre besonders einfache Funktionsweise aus. Ihre Struktur begünstigt eine extrem flexible Lagerverwaltung, wodurch sich die Bedienzeiten und Fahrwege der Gabelstaplern verringern und die Einlagerung und Entnahme dynamischer werden.
Einlagern der Palette
Der Gabelstapler setzt die Palette am Eingang des gewählten Kanals ab. Die Palette wird normalerweise so eingesetzt, dass die Kufen senkrecht zu den Rollen verlaufen.
Bewegung der Palette
Die Palette bewegt sich dank der Schwerkraft durch den Kanal und rollt selbstständig auf den Rollen bis zum Anschlag (eine Rückhaltevorrichtung oder die zuvor gelagerte Palette).
Entnahme der Palette
Der Gabelstapler entnimmt die Paletten am anderen Ende des Regals. Bei der Entnahme der ersten Palette rücken die übrigen Paletten im Kanal eine Position vor.
Praxisbeispiele
Größere Lagerkapazität für Tosfrit
Der spanische Snackhersteller Tosfrit hat seine Lagerkapazität erweitert, mit Hilfe der schwerkraftgesteuerten Durchlaufregale von Mecalux. Mehr
EcoWipes: automatische Logistik, 30 % höhere Produktivität
Der Hersteller von Kosmetik- und Hygieneprodukten EcoWipes hat sein Lager in Polen automatisch über Förderer mit den Produktionslinien verbunden. Außerdem hat er Durchlaufregale mit Regalbediengerät und Movirack-Verschieberegale installiert, die den Lagerraum optimieren. Mehr
Konfigurationen von Palettendurchlaufregalen
Eine äußerst vielseitige Lagerlösung, die sich an unterschiedlichste Anforderungen anpassen lässt
Schwerkraftgesteuerte Durchlaufregale lassen sich unterschiedlich konfigurieren. Die konkrete Lösung hängt von verschiedenen Faktoren ab, wie z.B. der erforderlichen Warenumschlagsmethode oder der Art der auszuführenden Tätigkeiten, wie z. B. die Kommissionierung direkt am Regal.

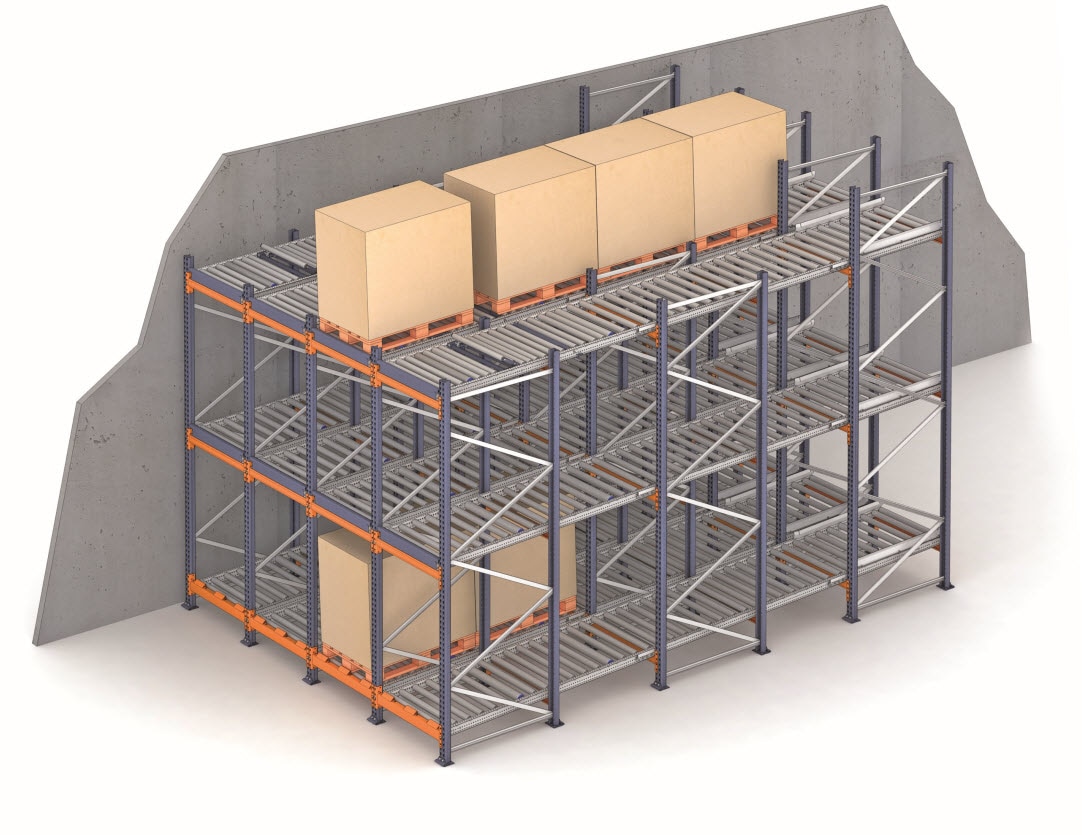

Mit zwei Bedienseiten (FIFO-System)
Die Palette wird von der Beschickungsseite eingeführt und rollt durch die Schwerkraft über die Rollen zum gegenüberliegenden Ende, wo sich die Entnahmeseite befindet. Somit wird die zuerst eingehende Palette zuerst entnommen.
Mit einer Bedienseite (LIFO-System)
Diese Ausführung wird auch als Push-Back-Regal bezeichnet. Die Waren werden von derselben Seite aus ein- und ausgelagert. Die erste Palette wird am vorderen Stellplatz des Kanals abgestellt. Die zweite Palette wird mit dem Gabelstapler eingeführt, bis dadurch die erste Palette an die zweite Position rückt und die neue Palette abgestellt werden kann. Somit ist die erste eingehende Palette auch die letzte ausgehende Palette.

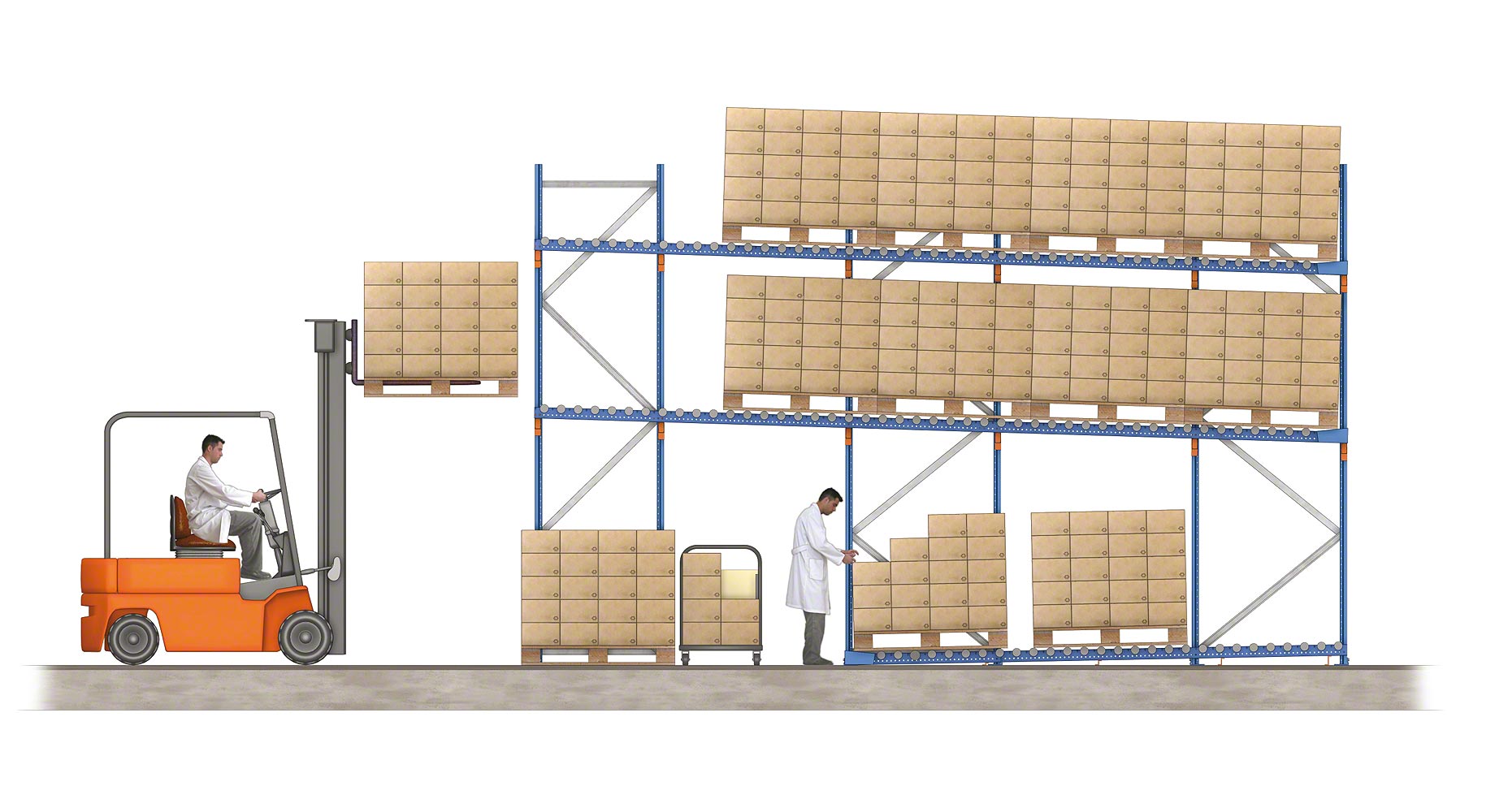

Kommissioniertunnel mit schwerkraftgesteuerten Kanälen
Die oberen Durchlaufebenen sind gegenläufig zur unteren Durchlaufebene angeordnet. Die untere Durchlaufebene versorgt die Kommissionierplätze. Die Paletten aus den oberen Ebenen werden in die unteren Kommissionierebenen umgesetzt. Der Nachschub befinden sich oberhalb des Kommissioniertunnels.
Kommissioniertürme mit schwerkraftgesteuerten Kanälen
Auf mehreren Etagen werden Kommissionierstationen angeordnet, die mit Waren aus den schwerkraftgesteuerten Reservekanälen versorgt werden. Jede Ebene kann für eine andere Art von Produkt oder anderen Umschlag bestimmt sein. Der Lagerarbeiter legt die Waren auf einen Wagen, einen Hubwagen oder ein automatisches Förderband.
Automatische Lager mit Durchlauftechnik
Durchlaufregale können von vollautomatischen Regalbediengeräten bedient werden. Es können entweder zwei Regalbediengeräte eingesetzt werden, die sowohl das Be- als auch das Entladen der Regale automatisieren, oder nur eines (z. B. auf der Beschickungsseite, um auf der anderen S eite die Paletten mit Gabelstaplern zu entnehmen).
Hochregallager mit Durchlaufregalen
So wie die übrigen Palettenregale können auch die Durchlaufregale die Basis für selbsttragende Lager sein. Die Regale tragen dabei nicht nur die eingelagerten Lasten, sondern auch das Dach und die Pfetten des Gebäudes, auf denen die Verkleidungsplatten befestigt sind.
Komponenten der Durchlaufregale
Die Fertigungsqualität der verschiedenen Komponenten der Durchlaufregale von Mecalux sorgt für eine hohe Zuverlässigkeit des Systems, die den korrekten Betrieb der Anlage und eine lange Lebensdauer gewährleistet.
Durchlaufregale bestehen aus Standardelementen aller Palettenregale (Rahmen, Längsträger usw.) und den spezifischen Komponenten der Durchlaufregale, einschließlich der Rollenbahn.
Durchlaufregale bestehen aus einer Reihe von Komponenten, die eine sichere und geschwindigkeitskontrollierte Rollbewegung der Paletten in den Lagerkanälen gewährleisten.

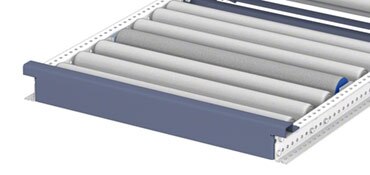

Rollen
Sie sind aus elektrogeschweißtem Stahlrohr gefertigt, damit die Paletten reibungslos durch den Kanal befördert werden können. Ihr Abstand und Durchmesser variieren je nach Art und Gewicht der Palette.
Rahmen
Sie bestehen aus zwei vertikalen Profilen (Rahmenständern), die durch Horizontalen und Diagonalen miteinander verbunden sind.
Längsträger für Durchlaufregale
Horizontale Elemente, auf die die Rollenbahnen montiert werden.
Ausgangs-Längsträger
Sie befinden sich am Ende des Durchlaufkanals, in die die Profile der Rollenbahnen einrasten. Sie verfügen über Rückhalteanschläge.
Ausgangsanschläge
Sie ersetzen den Ausgangsträger, wenn die Rollenbahn über den letzten Längsträger hinausragt.
Bremsrollen
Sie steuern die Bewegungsgeschwindigkeit der Paletten und wirken entsprechend der erzeugten Kraft auf diese ein. Je größer die Geschwindigkeit oder das Gewicht, desto größer ist die Bremskraft.
Palettenzentrierer
Sie zentrieren die Palette am Eingang des Kanals. Sie sollen verhindern, dass die eingesetzte Palette von ihrer Bahn abweicht.
Seitliche Sicherheitsabsperrung
Er schränkt den Zugang von Personen zur Anlage ein und verhindert gleichzeitig, dass Waren in Durchgangs- oder Arbeitsbereiche fallen.
Belastungsschilder
Sie enthalten die technischen Angaben des Regals und auch das Etikett mit dem Termin für die nächste Kontrolle. Sie befinden sich in sichtbaren Bereichen an den Enden der Anlage.
Zubehörteile für Durchlaufregale
Eine Reihe von Elementen zur Anpassung des Systems an verschiedene spezifische Anforderungen
Palettenrückhaltevorrichtungen
Sie halten Paletten zurück oder trennen sie voneinander ab. Dies erleichtert die Entnahme der ersten Palette und reduziert den Druck, den die Paletten aufeinander ausüben. Ihr Einbau ist optional und hängt von den Eigenschaften der Anlage ab.
Ebenen am Boden für Hubwagenentnahme
Sie kombinieren durchgehende Rollen mit Gruppen von kurzen Rollen, um mit Hubwagen arbeiten zu können. Sie werden häufig in Produktions- oder Versandbereichen eingesetzt.
Geteilte Rollen
Sie werden an den Ein- und Ausgängen der Kanäle vorgesehen, wenn Gabelstapler mit starrem oder nur leicht neigbarem Mast bzw. Gabeln eingesetzt werden. Sie erleichtern die Platzierung und Entnahme der Paletten.
Klappbare Kanäle
Sie können in die untere Ebene der Regale eingebaut werden, um Instandhaltungssarbeiten auf Bodenhöhe durchzuführen und Reinigungsarbeiten zu erleichtern.
Häufig gestellte Fragen
Durchlaufregale, auch bekannt als dynamische Regale, schwerkraftgesteuerte Palettendurchlaufregale, Pallet Live oder Pallet Flow, sind das flexibelste Kompaktlagersystem für Paletten auf dem Markt. Dank seiner Struktur, Regalen mit geneigten Rollenbahnen, auf denen die Ladung durch die Kanäle rollt, wird die Schwerkraft bei den Be- und Entladevorgänge genutzt. Darüber hinaus wird durch die Reduzierung der erforderlichen Arbeitsgänge die Ausnutzung der verfügbaren Lagerfläche erhöht.
Die schwerkraftgesteuerte Lagerung bietet mehrere Vorteile. Es ist vor allem das agilste Kompaktlagersystem mit der besten Umschlagsleistung, wodurch sich diese Lösung für verschiedene Arten von Lagern eignet. Des Weiteren gewährleistet seine Implementierung eine hervorragende Bestandskontrolle. Durch die Trennung der Be- und Entladeseiten werden außerdem Behinderungen vermieden. Jeder Kanal enthält zudem nur einen Artikel, was die Lokalisierung der Produkte erleichtert und die Entnahmezeiten verkürzt. Die Palettendurchlaufregale garantieren auch eine maximale Nutzung der verfügbaren Fläche, obwohl die Installation von tiefen Kanälen aufgrund der für das System erforderlichen Neigung (ca. 4 %) einen gewissen Kapazitätsverlust in der Höhe mit sich bringen kann.
Einer der Hauptunterschiede zwischen den beiden Systemen liegt bei den jeweiligen Be- und Entladevorgänge. Beim Einfahrregal fährt der Gabelstapler in die Regalkanäle, um die Paletten abzusetzen. Beim Durchlaufregal bleibt der Gabelstapler dagegen vor dem Regal stehen: er setzt die Paletten am Kanaleingang ab, diese rollen dann selbständig zu ihrem Stellplatz. Dadurch erfolgt das Ein- und Auslagern der Ladung in den Palettendurchlaufregalen deutlich schneller und sicherer. Ein weiterer Unterschied besteht in der Vielfalt der lagerbaren Artikeln, die in einem schwerkraftgesteuerten Regal deutlich größer ist, da jeder Kanal einen anderen Artikel aufnehmen kann. Bei Einfahrregalen hingegen müssen alle Kanäle im selben Kanal für einen einzigen Artikel reserviert sein.
Der grundlegende Unterschied zwischen den beiden Regaltypen liegt in der Art der jeweiligen Bestandsverwaltung. Die Durchlaufregale, in denen es zwei Bedienseiten gibt (eine zum Beladen und eine zum Entladen), arbeiten nach dem FIFO-Prinzip (First In First Out), d. h. die erste in einem Kanal abgestellte Palette wird auch als erste entnommen. Bei Einschubregalen hingegen gilt das LIFO-Kriterium (Last In First Out): Da es nur eine Bedienseite gibt, wird die zuletzt in einem Kanal abgestellte Palette als erste entnommen. In Lagern mit verderblichen Waren (z. B. Lebensmittel oder pharmazeutische Produkte) sind Durchlaufregale die ideale Alternative, da Artikel mit dem kürzesten Verfallsdatum systembedingt als erste entnommen werden.
Die Kanäle von Durchlaufregalen können bis zu 30 Paletten tief ausgeführt werden. Es gilt jedoch zu beachten, dass der Einsatz von sehr tiefen Kanälen die Lagerkapazität in der Höhe verringern kann, da das System nur mit einer gewissen Neigung der Kanäle ordnungsgemäß funktioniert.
Das Gefälle zwischen den einzelnen Ebenen beträgt ca. 4 %, was eine reibungslose und sichere Bewegung der Paletten gewährleistet.
Der Abstand zwischen den Regalständern muss mindestens der Breite der Palette inkl. seitlichem Ladungsüberstand plus 160 mm Freiraum entsprechen. Das heißt, 80 mm auf jeder Seite. Die Palette oder die Waren könnten sonst gegen den Regalrahmen stoßen.
Nein. Die Durchlaufregale von Mecalux nutzen die Schwerkraft, damit sich die Paletten in den leicht geneigten Lagerkanälen bewegen können.
Es besteht aus einem einfachen System, das ähnlich wie eine Wippe funktioniert. Es funktioniert mit einem Pedal, durch das die Paletten beim Überlauf die Rückhaltevorrichtung für die nachfolgenden Paletten auf- oder abklappen. Wenn die erste Palette den Entnahmeplatz erreicht, drückt sie mit ihrem Gewicht auf das Pedal, wodurch der Anschlag der Rückhaltevorrichtung aktiviert wird. Dies geschieht durch eine Stangenverbindung zwischen Pedal und Anschlag. Die nachfolgende Palette kann nicht weiter in Richtung Kanalende rollen und ein Kontakt zwischen den Paletten wird vermieden.
Die Paletten werden in der Regel auf der kurzen Seite gehandhabt und bewegen sich dann längs innerhalb der Kanäle, wobei die Palettenkufen senkrecht zu den Rollen stehen. In kurzen Kanälen können die Paletten auch quer gehandhabt werden, d. h. sie bewegen sich mit den Kufen parallel zu den Rollen. In diesem Fall werden manchmal die langen durchgehenden Rollen durch drei kurze Rollenstränge ersetzt.
In Durchlaufregalen kann mit jeder Art von Gabelstapler gearbeitet werden (Gegengewichtsstapler, Schubmaststapler, …).
Ja, Durchlaufregale können mit Regalbediengeräten für Paletten bedient werden, die das Be- und Entladen vollständig automatisieren. Diese Automatisierung kann auch teilweise erfolgen und nur eine der Bedienseite betreffen. In vielen Fällen wird nur ein einziges Regalbediengerät installiert, das die Paletten abstellt, während die Entnahme aus dem gegenüberliegenden Gang von Gabelstaplern durchgeführt wird.
