Die Nivellierung wirkt sich nicht nur auf die Maschinen aus, sondern auch auf die Regale. Diese Strukturen müssen nach der Installation und vor dem Beladen Mindestabstände erfüllen. Die Norm DIN EN 15620 gibt auch hierfür die zulässigen Parameter vor. Die Einhaltung dieser Parameter ist wichtig, um mögliche Zusammenstöße der Maschinen mit den Strukturen oder bei der Platzierung der Ladungen in den Lücken zu vermeiden.

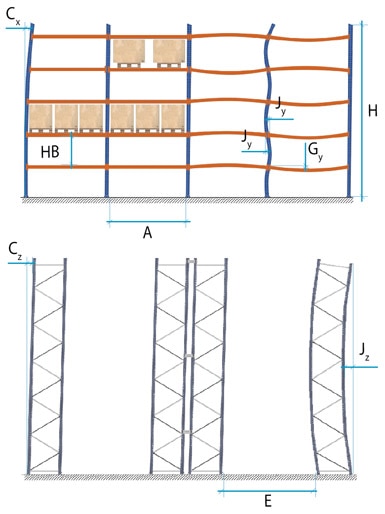

Die Werte der Mindestabstände variieren je nach Art der Anlage und ihrer Klasse (100, 200, 300 oder 400). Die in der folgenden Tabelle angegebenen Daten beziehen sich auf die Klassen 300 und 400. Die Abbildung zeigt, auf welches Element jedes Maß anzuwenden ist.
A: freie Breite der Lücke.
E: freie Breite des Gangs.
Cx: fehlende Vertikalität.
Cz: fehlende Vertikalität.
Jy: Geradheit des Rahmenständers.
Jz: Geradheit des Rahmenständers.
Gy: Geradheit des Längsträgers.
H: Höhe ab dem oberen Teil der Unterbauplatte bis zum oberen Teil des Rahmenständers.
HB: Höhe ab dem oberen Teil eines Längsträgers bis zum oberen Teil des Längsträgers der nächsten Ebene.
| KLASSE | MINDESTABSTÄNDE (mm) | ||||||
| A | E | Cx | Cz | Jx | Jz | Gy | |
| 300 | ± 3 | ±5 | +/-H/500 | +/-H/500 | ±3 oder ±HB/750 | +/-H/500 | ±3 oder ±A/500 |
| 400 | ±3 | ±15 | +/-H/350 | +/-H/350 | ±3 oder ±HB/400 | ±H/500 | ±3 oder ±A/500 |
Neben den zuvor aufgeführten Parametern müssen die restlichen in der Norm DIN EN 15620 festgelegten Mindestabstände eingehalten werden.
