Narrow Aisle Racking (VNA): Verwendungen und Einsatzmöglichkeiten im Lager

Narrow Aisle Racking ist eine empfehlenswerte Lösung für Unternehmen, die die verfügbare Fläche optimal ausnutzen und die größtmögliche Lagerkapazität erreichen wollen. Dieses Lagersystem bietet darüber hinaus die Möglichkeit der Automatisierung durch den Einbau von Regalbediengeräten mit Schwenkschubgabel, um einen unterbrechungs- und fehlerfreien Betrieb zu gewährleisten.

Was ist VNA in der Logistik?

VNA steht für „very narrow aisle“ (sehr schmaler Gang). Dieses Konzept bezieht sich auf Palettenregale, die in einem Lager näher beieinander stehen.

In Lagern, in denen z. B. Gegengewichtsstapler eingesetzt werden, können die Gänge 3 bis 4,5 m breit sein. Schmale Gänge sind dagegen meist zwischen 1,50 und 1,90 m breit. Mit dieser Art von Regalen können Unternehmen die verfügbare Fläche in ihren Logistikanlagen nutzen, um mehr Kapazität zu erreichen und eine größere Anzahl von Produkten aufzunehmen.

Narrow Aisle Racking oder VNA-Regale kombinieren die Eigenschaften von konventionellen und kompakten Systemen, indem sie erhebliche Platzeinsparungen erzielen und gleichzeitig den direkten Zugriff auf die gelagerten Produkte gewährleisten.

Für den Betrieb dieses Lagersystems werden spezielle Gabelstapler wie Schmalgangstapler oder Hochregalstapler benötigt, und wenn Unternehmen den Betrieb automatisieren möchten, können sogar Regalbediengeräte mit Schwenkschubgabel eingesetzt werden.

Handhabungsgeräte für Schmalgangregale

Bei geringem Lagerfluss greifen Unternehmen häufig auf Schmalgangstapler und Hochregalstapler zurück, um Waren in und aus ihren Lagern zu bewegen:

• Schmalgangstapler: Sie verfügen über einen drehbaren Kopf, der die Gabeln stützt und die Waren auf beiden Seiten des Gangs und auch von vorne umschlagen kann. Diese Gabelstapler können Paletten direkt auf dem Boden absetzen.
• Hochregalstapler: Sie verfügen über eine Hubplattform, in der die Teleskopgabeln untergebracht sind. Sie können die Paletten zwar nicht auf den Boden stellen oder nach vorne ausrichten, aber sie können trotzdem in noch engeren Gängen arbeiten.

Diese Maschinen arbeiten hauptsächlich innerhalb der Gänge und wechseln nur bei Bedarf von einem Gang zum anderen. Bei hohem Warenumschlag können auch andere Handhabungsgeräte wie Gegengewichts- und Schubmaststapler, autonome mobile Roboter, fahrerlose Transportsysteme oder Palettenfördersysteme eingesetzt werden, um die Waren zu oder von den Enden der Gänge zu bewegen. Dort können Konsolen für den Austausch von Paletten angebracht werden.

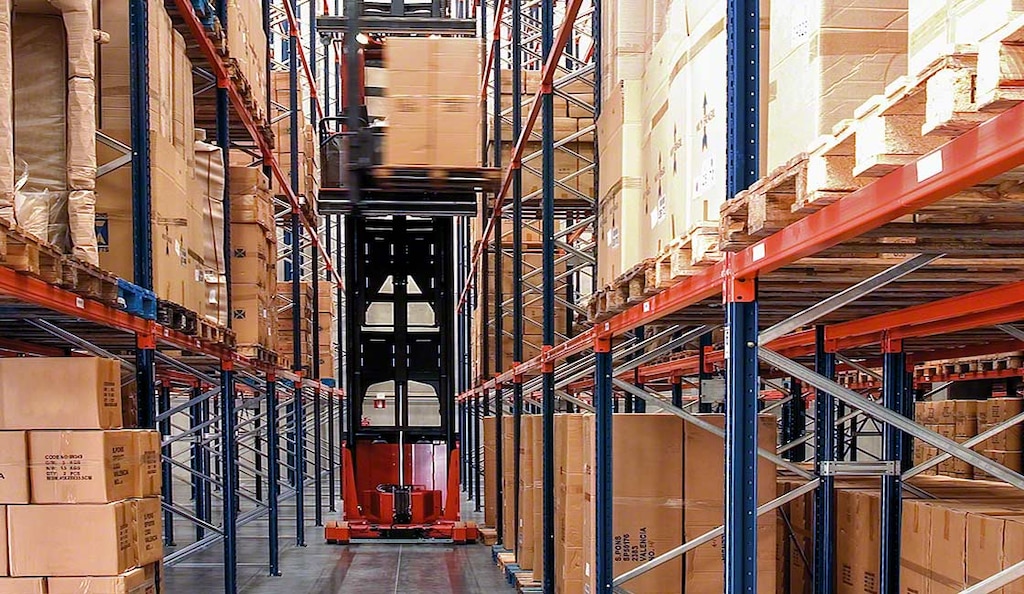

Beim Betrieb in solch engen Gängen müssen Schmalgangstapler und Hochregalstapler gesteuert werden, um eine sichere Bewegung zu ermöglichen. In Lagern werden üblicherweise zwei Führungssysteme eingesetzt:

• Mechanisch: Auf beiden Seiten des Ganges sind im Boden verankerte Metallprofile angebracht. Es gibt verschiedene Arten von Profilen, L-förmig oder C-förmig.
• Drahtgesteuert: Ein in den Boden eingelassener Draht erzeugt ein Magnetfeld, das vom Fahrzeug wahrgenommen wird und vom Fahrzeug gefolgt wird.

Automatisierung von Schmalgangregalen

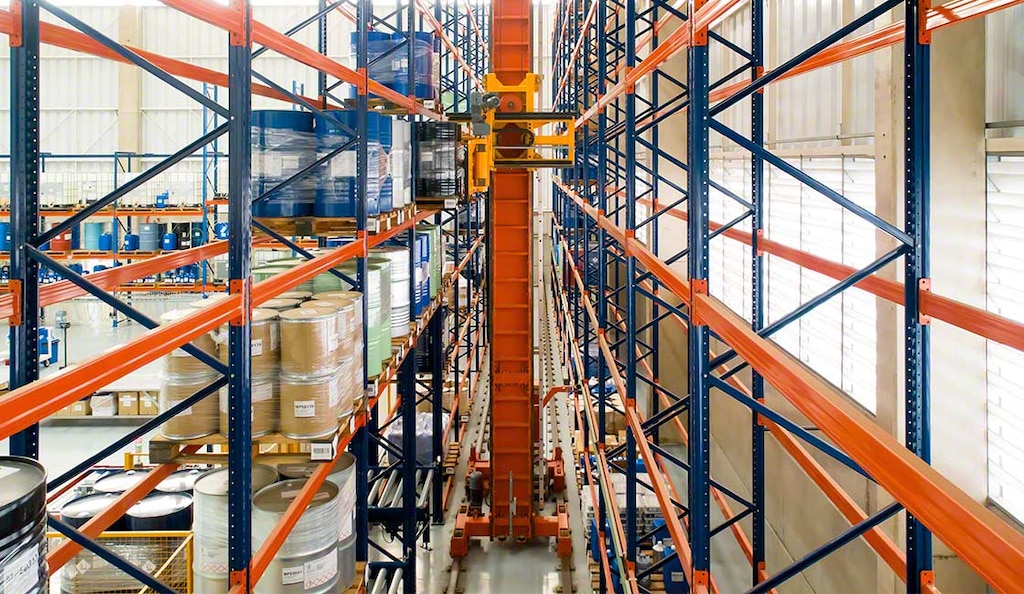

Lager mit Schmalgangregalen können durch den Einsatz automatischer Regalbediengeräte mit Schwenkschubgabel relativ einfach automatisiert werden. Bei dieser Lösung handelt es sich um eine völlig autonome Lösung für die Lagerung. Dank ihres drehbaren Kopfes können sie die Paletten in drei Positionen aus den Regalen nehmen und absetzen – und zwar in einer vorderen und zwei seitlichen Positionen.

Diese Geräte sind kompatibel mit manuellen Lagern, die bereits mit Schmalgangstaplern und Hochregalstaplern betrieben werden, die von einer Person bedient werden. Sie haben nur vier Stützpunkte auf dem Boden und da sie keine obere Endplatte haben, können sie für Lager, in denen Gabelstapler eingesetzt werden, verwendet werden.

Die Umsetzung ist einfach, da sie keine Änderungen an der Regalstruktur erfordert. Ein weiterer wichtiger Punkt ist, dass sich die Investition schnell amortisiert.

Vor- und Nachteile von Schmalgangregalen

Narrow Aisle Racking (VNA) bietet die folgenden Vorteile:

• Platzoptimierung: Sie benötigen weniger Breite zwischen den Gängen, was wiederum mehr Lagerfläche schafft.
• Vielseitiges System: Sie eignen sich für alle Arten von Artikeln und können Paletten verschiedener Größen oder kleine Kisten aufnehmen.
• Höhere Produktivität: Die Regale bieten einen direkten Zugang zu den Produkten, wodurch Vorgänge wie die Lagerung von Waren oder die Auftragszusammenstellung beschleunigt werden.
• Einfache Automatisierung: Mit Regalbediengeräten mit Schwenkschubgabel lassen sich Lageraufgaben automatisieren und so ein größerer Fluss von ein- und ausgehenden Paletten sicherstellen.

Ein Nachteil dieser Lösung ist, dass für das Manövrieren in solch schmalen Gängen spezielle Handhabungsgeräte erforderlich sind. Außerdem müssen sowohl die Schmalgangstapler als auch die Hochregalstapler ihre Batterien aufladen und einem Führungssystem durch die Gänge folgen. Sie können jedoch durch Regalbediengeräte mit Schwenkschubgabel ersetzt werden, die die Lagerbewegungen optimieren und beschleunigen.

Wozu dienen die Schmalgangregale im Lager?

Schmalgangregale sind ideal für Unternehmen mit begrenztem Lagerraum in ihren Logistikanlagen, die jeden verfügbaren Millimeter bestmöglich zur Erreichung der größtmöglichen Lagerkapazität ausnutzen müssen. Im Allgemeinen handelt es sich um hohe Regale, in denen mehr Artikel gelagert werden können.

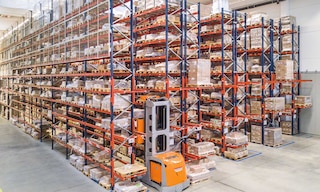

Das gilt auch für das Unternehmen Côté Table, das sich auf Innendekoration spezialisiert hat. Das Unternehmen hat sein Lager in Frankreich mit acht Gängen aus Mecalux-Schmalgangregalen ausgestattet, die eine Lagerkapazität von 19.600 Paletten bieten. Für die Kommissionierung werden in der Höhe arbeitende Kommissionierstapler verwendet. Die Lagermitarbeiter befinden sich in einer Kabine, die gemeinsam mit der Last angehoben wird. Von dort aus entnehmen sie die Artikel für die Bestellung direkt aus den Regalfächern.

Diese Lösung findet sich auch in Lagern von Unternehmen, die Artikel mit hohem Umschlag handhaben und den Warenein- und -ausgang effizienter gestalten müssen. Durch den direkten Zugriff können die Mitarbeiter ihre Lager- und Kommissionieraufgaben leichter erledigen.

So hat Elektro3 in seinem Lager in Spanien ein Schmalgangregalsystem installiert, um „den gesamten Lagerraum zu optimieren und so viele Produkte wie möglich unterzubringen“, so Eduard Bordàs, Logistikdirektor dieses Unternehmens, das Produkte für Eisenwarenläden, Heimwerkerläden, Haushaltsgeräte und Gartenbau anbietet. Das Unternehmen hat sich zur Steigerung der Kommissionierleistung für diese Option entschieden: „Sie sind speziell dafür konzipiert, um den entscheidenden Vorgang dieses Zentrums zu unterstützen: die Kommissionierung“, erklärt Bordàs. Täglich werden rund 1.000 Aufträge abgewickelt und an einige der 22.500 Kunden in mehr als 20 Ländern verteilt.

Unternehmen, die in ihren Lagern mit unterschiedlichen Artikelarten arbeiten, neigen ebenfalls zur Verwendung von Schmalgangregalen. An deren Stellplätzen können Paletten oder kleinere Kisten gestellt werden. Das multinationale Unternehmen für Energiemanagementtechnologien und -lösungen Schneider Electric hat sein Lager in Spanien mit dieser Art von Lager ausgestattet, um seine Artikelvielfalt, von kleinen Komponenten bis hin zu sperrigen Industrieinstrumenten, unterzubringen. Die Kommissionierstapler werden in der Höhe eingesetzt, um den Kommissionierern die Arbeit zu erleichtern.

Hohe Lagerkapazität und Vielseitigkeit

Unternehmen aller Branchen statten ihre Lager mit Schmalgangregalen aus, die die verfügbare Fläche optimal ausnutzen und eine größere Lagerkapazität bieten. Für den Betrieb können Gabelstapler eingesetzt werden, die sich sicher im Lager bewegen, oder direkt Regalbediengeräte mit Schwenkschubgabel, die den Ein- und Ausgang der Waren beschleunigen.

Wir haben bei Mecalux Erfahrung mit der Herstellung und Installation dieser Lagerlösung. Wenn Sie Ihr Lager optimieren wollen, dann sind unsere Schmalgangregale eine effiziente und vielseitige Lösung. Setzen Sie sich mit uns in Verbindung, und wir beraten Sie, wie Sie Ihr Lager verbessern können.
